Що потрібно знати про антистатичну термопластичну упаковку для електроніки?

Що має контролювати упаковка ESD?

Упаковка електроніки є частиною системи обробки компонентів. Якщо цей компонент чутливий до електростатичних подій, лоток має забезпечувати передбачувану електричну поведінку на додаток до фізичної організації. Ось чому упаковка ESD повинна бути специфікована через вимірювані характеристики матеріалу та поверхні, а не лише через зовнішній вигляд.

Статичний заряд може виникнути через контакт і розділення між різними матеріалами, рух під час транспортування, тертя та інші звичайні виробничі дії. Чутливий компонент може пройти багато етапів перед остаточним складанням, тому упаковку можна відкривати, переносити, складати та використовувати повторно кілька разів. Кожен етап створює можливості для неконтрольованих електростатичних умов, якщо упаковка не була розроблена належним чином.

Структура упаковки також впливає на рух продукту. Лоток із спеціальними порожнинами може тримати окремі компоненти розділеними та зменшувати непотрібний контакт між сусідніми частинами. Для з’єднувачів, датчиків, компонентів, пов’язаних із друкованою платою, та інших прецизійних виробів контрольоване позиціонування може зробити ручну обробку та обробку на виробничій лінії більш упорядкованою.

Ефективна електронна упаковка поєднує електростатичний контроль із фізичною організацією. Жодну функцію не слід розглядати як ізольовану функцію.

Також важливо розуміти, що не кожен електронний компонент має однакову чутливість або вимоги до поводження. Корпуси напівпровідників, з’єднувачі, датчики, оптичні модулі та зібрані друковані плати можуть відрізнятися за вагою, формою, відкритими поверхнями та робочим середовищем. Тому упаковку слід розробляти навколо фактичного продукту, а не покладатися на одну універсальну структуру лотка.

• Визначена поведінка ESD:електричні характеристики повинні бути визначені відповідно до компонентів і вимог процесу.
• Стабільне позиціонування:окремі порожнини можуть обмежити небажані рухи під час обробки.
• Відповідна структура:товщина стінки, глибина та геометрія повинні відповідати фізичному продукту.
• Сумісність процесу:укладання, вкладення, перевірка та обробка з боку лінії слід розглядати з самого початку.

Які термопласти підходять для різних застосувань ESD?

Вибір термопласту впливає не тільки на електричну поведінку. Він також визначає жорсткість, ударостійкість, гнучкість, прозорість, температурні характеристики, зовнішній вигляд і характеристики формування. Для електронних лотків ці властивості потрібно розглядати разом, оскільки матеріал, який забезпечує одну бажану функцію, може ввести обмеження в іншій області.

ПП для повторної обробки

пп корисний, коли лоток потребує комбінації стійкості до втоми при згині, стійкості до падіння та температурної стійкості. Ці характеристики актуальні в програмах, де лоток можна багаторазово завантажувати, переносити, складати або повертати у виробничу зону.

Середовище SMT може передбачати часте поводження та організований рух між етапами процесу. Можна розглянути структуру на основі поліпропілену, якщо упаковка повинна бути стійкою до багаторазового використання, зберігаючи свої визначені електростатичні характеристики.

ПЕТ для прозорості та жорсткості

ПЕТ забезпечує високу прозорість і хорошу твердість, що робить його корисним там, де важливі перевірка компонентів і видимість продукту. Прозорий лоток може полегшити операторам ідентифікацію розташування компонентів, не знімаючи кожен елемент із місця.

Видимість також може підтримувати робочі процеси, орієнтовані на перевірку. Коли концепція упаковки дозволяє операторам безпосередньо бачити продукт, лоток може забезпечити організацію, зберігаючи чіткий огляд компонента.

PS для загальних лоткових конструкцій

PS є відносно крихким і має дещо нижчу прозорість, ніж PET. Тим не менш, його можна розглядати для лотків для обміну електронними компонентами загального призначення, де загальна структура та середовище обробки сумісні з його характеристиками.

Правильний вибір не повинен ґрунтуватися лише на назві матеріалу. На вибір впливають фактична вага компонента, розміри порожнини, очікуваний удар, температурні умови, вимоги до прозорості та запланована частота використання.

На практиці електричні характеристики повинні залишатися пов'язаними з механічними. Лоток може мати бажаний діапазон опору, але все одно погано підходити для продукту, якщо його форма, гнучкість або температурні характеристики не відповідають умовам поводження.

Як вказувати поверхневий опір?

Поверхневий опір є одним із центральних технічних параметрів упаковки ESD, оскільки він забезпечує вимірюваний спосіб опису електричної поведінки пакувального матеріалу. Цільовий діапазон слід вибирати відповідно до вимог компонента до електростатичного розряду та навколишнього середовища поводження.

Індивідуальна програма пакування може вказати поверхневий опір від 1,0×10⁴Ω до 1,0×10¹¹Ω. Цей діапазон охоплює численні вимоги до електростатичного контролю, але наявність широкого діапазону не означає, що одне значення автоматично підходить для кожного застосування.

Різні середовища виробництва електроніки можуть мати різні вимоги до контролю заряду, обробки матеріалів та інтеграції процесу. Лоток, який використовується для загального обороту компонентів, може мати відмінні характеристики від лотка, який використовується для чутливої ​​перевірки, автоматизованої обробки або пакування компонентів з відкритими провідними структурами.

Почніть із вимог до компонентів

Перше питання має полягати в тому, який рівень контролю електростатичного розряду вимагається компонентом і процесом транспортування. Тоді специфікацію упаковки слід розробляти відповідно до цієї вимоги, а не вибирати електричне значення просто тому, що воно зазвичай використовується.

Розглянемо повну систему упаковки

Лоток – лише один з елементів пакувального середовища. Зовнішні коробки, амортизаційні матеріали, розділювачі, робочі поверхні, транспортне обладнання та інші компоненти упаковки також можуть впливати на електростатичні умови навколо продукту.

Це робить системне мислення важливим. Лоток із контрольованою характеристикою опору все одно повинен бути інтегрований у процес обробки, який розпізнає електричну поведінку оточуючих матеріалів та обладнання.

З’єднайте опір із геометрією

Електричні характеристики не повинні змушувати інженерів пропускати фізичний захист. Глибина порожнини, відстань між стінками та структура позиціонування повинні захистити компонент, зберігаючи необхідну електростатичну функцію.

• Визначте необхідний діапазон опору:з’єднайте цільове значення з фактичними вимогами щодо захисту від електростатичного розряду.
• Тримайте компонент у контрольованому положенні:використовуйте порожнини та елементи розташування, де це необхідно.
• Перегляньте повне середовище обробки:розглянути інші матеріали та обладнання, які взаємодіють з лотком.
• Перевірте готовий продукт:використовуйте відповідне обладнання для перевірки опору, щоб перевірити, чи досягнуто зазначених електричних характеристик.

Вимірна специфікація також полегшує спілкування між дизайнерами упаковки, виробниками компонентів і виробничими командами. Замість того, щоб описувати лоток лише як «антистатичний», проект може визначити передбачуваний діапазон опору та матеріал конструкції, необхідний для його досягнення.

Як має бути розроблений лоток ESD?

Електричне керування – це лише частина проблеми проектування. Електронний лоток також повинен надійно утримувати компонент, забезпечувати практичне завантаження та розвантаження, відповідати транспортно-розвантажувальному обладнанню та залишатися сумісним із вимогами до штабелювання чи розміщення.

1. Визначте конверт продукту

Почніть з точних розмірів компонента. Записуйте довжину, ширину, висоту, діаметр, виступи, розташування роз’ємів, чутливі поверхні та будь-які ділянки, які не повинні контактувати з лотком.

Для нестандартних електронних вузлів корисна інформація щодо конструкції може містити кілька розмірів поперечного перерізу, а не один загальний розмір. Це може бути особливо важливо для роз’ємів, датчиків і друкованих плат із виступаючими компонентами.

2. Створіть порожнину навколо продукту

Спеціальна порожнина може контролювати положення кожної частини, створюючи розділення між сусідніми компонентами. Геометрія порожнини повинна збалансувати утримання та доступність. Надмірно вільне розташування може дозволити рух, тоді як надмірно обмежувальна геометрія може ускладнити завантаження та розвантаження.

3. Враховуйте товщину стінки

Товщина стінки впливає на жорсткість лотка, вагу та поведінку формування. Великі порожнини та глибокі структури можуть вимагати ретельного розгляду розподілу матеріалу під час термоформування. Тому товщину слід оцінювати разом із напрямком формування та кінцевою геометрією лотка.

4. Додайте елементи стекування або вкладення

Багаторазові електронні лотки часто потрібно складати в стопку, коли вони завантажені, і складати гнізда, коли вони порожні. Ці функції можуть зменшити складність зберігання та підвищити ефективність обробки, але геометрія повинна бути розроблена так, щоб складені лотки залишалися стабільними, а порожнини не заважали одна одній.

5. Захистіть чутливі поверхні

Компоненти можуть мати відкриті корпуси, роз’єми, лінзи, штифти або готові поверхні, які потребують контрольованого контакту. У відповідних випадках лоток можна налаштувати із захисними вставками або вибраними функціями амортизації, щоб виріб підтримувався без непотрібного контакту з поверхнею.

6. План автоматизованої обробки

Виробники електроніки можуть переміщувати лотки вручну, за допомогою візків, конвеєрів або автоматизованого транспортно-розвантажувального обладнання. Конструкція лотка має бути сумісною з передбачуваним процесом, включаючи точки доступу, висоту штабелювання, орієнтацію та напрямок завантаження.

Тому найнадійніші конструкції лотків залежать від застосування. Вони не покладаються на фіксований малюнок порожнини, якщо сам продукт має унікальну форму або потребує спеціального поводження.

Чому термоформування корисне для електронних лотків?

Термоформування особливо корисно, коли для електронної упаковки потрібні спеціальні порожнини, великі поверхні, вигнуті контури або широкі розміри лотків. Нагрітий термопластичний лист може бути сформований поверх інструментів для створення специфічної структури продукту, не змушуючи кожне застосування в малий стандартний формат.

Це важливо для електроніки, оскільки упаковка компонентів може варіюватися від невеликих окремих частин до більших вузлів і багатокомпонентних систем. Для одного лотка може знадобитися сітка з маленькими порожнинами, а для іншого може знадобитися глибока кишеня для більших збірок.

Можливість великого формату

Термоформована упаковка може бути виготовлена ​​з розмірами приблизно до 1300 × 750 × 740 мм, залежно від фактичної структури лотка та виробничих вимог. Ця широка можливість формування корисна, коли система пакування охоплює велику збірку або кілька зон продукту.

Індивідуальні макети порожнин

Термоформування дозволяє розвинути малюнок порожнини навколо розташування продукту. Окремі порожнини можна розмістити відповідно до розмірів компонентів, а загальну площу лотка можна адаптувати до існуючих транспортних або складських конструкцій.

Гнучкість розвитку

Електронні продукти можуть змінюватися під час розробки. Розташування роз’ємів, розміри корпусу, конфігурація друкованої плати та розташування аксесуарів можуть бути переглянуті. Гнучкий підхід до термоформування може підтримувати вибрані проекти розробки, де потрібні індивідуальні інструменти та широкоформатні структури.

Різноманітність матеріалів

пп, PET, PS та інші відповідні термопласти можуть розглядатися в процесі термоформування. Це дозволяє разом оцінювати електричні, механічні та візуальні вимоги лотка.

Інтеграція з функціями упаковки

Концепція формування може включати зони позиціонування, структури штабелювання, отвори та інші функціональні деталі. Там, де потрібен додатковий захист поверхні, вибрані амортизаційні матеріали також можна інтегрувати в дизайн упаковки.

Термоформування є найбільш корисним, коли геометрія упаковки повинна чітко відповідати продукту, а не змушувати складний компонент у загальний формат лотка.

Виробничий процес все одно слід вибирати відповідно до геометрії продукту, необхідної електричної поведінки, обсягу виробництва та загальної стратегії пакування. Термоформування – це варіант процесу, а не універсальна відповідь для будь-якої електронної упаковки.

Де зазвичай використовуються антистатичні лотки?

Термоформовані лотки з контролем ESD можуть підтримувати багато етапів виробництва електроніки та логістики. Точна структура залежить від того, чи призначена упаковка для зберігання, перевірки, переміщення на виробничій лінії, обороту чи транспортування.

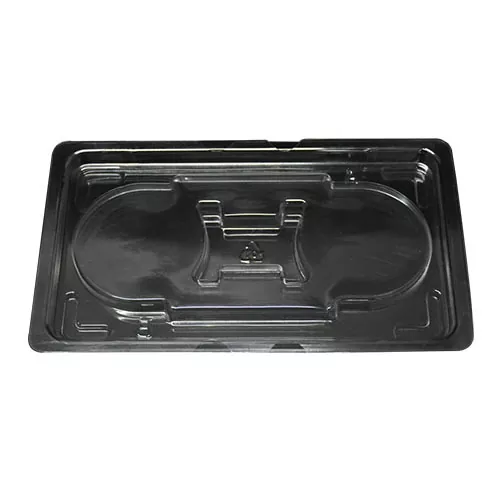

• Електронні компоненти:роз’єми, датчики, частини, пов’язані з друкованою платою, напівпровідникові компоненти та інші чутливі до статичної електрики вироби можна розташувати у спеціальних порожнинах.
• Обробка друкованої плати:друковані плати та електронні блоки можна підтримувати під час тимчасового зберігання, переміщення та переміщення виробничої лінії.
• Точні електронні частини:окремі порожнини можуть допомогти підтримувати організоване розташування компонентів із визначеними вимогами до поводження.
• Виробництво SMT:багаторазові поворотні лотки можуть підтримувати багаторазове переміщення між етапами виробництва, де потрібна контрольована електростатична поведінка.
• Оптоелектронні компоненти:упаковка може бути налаштована для оптичного зв'язку та оптоелектронних вузлів із заданими умовами ESD.
• Промислове електронне обладнання:великі компоненти та агрегати можуть бути організовані для зберігання, внутрішнього транспортування та контрольованого транспортування.

Перевірка компонентів

Упаковка, орієнтована на перевірку, має переваги впорядкованого позиціонування та вільного доступу до компонента. Коли важлива прозорість, PET можна розглядати як конструкції, які дозволяють оператору бачити продукт, поки він залишається всередині лотка.

SMT і оборот виробничої лінії

Виробничі середовища можуть передбачати повторне переміщення лотків між етапами процесу. PP можна розглядати, якщо стійкість до втоми, ударостійкість і температурні характеристики відповідають вимогам багаторазового використання.

Обробка друкованих плат і складання

Монтажні плати та вузли можуть мати більші розміри та крихкі монтажні елементи. Таким чином, порожнини лотка повинні підтримувати плату без контакту з компонентами, які не призначені для навантаження.

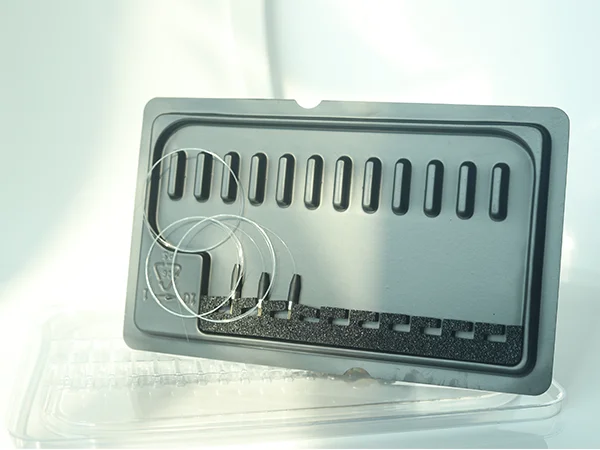

Оптоелектронна упаковка

Компоненти оптичного зв’язку можуть мати чутливі поверхні та точні розміри. Їхня структура упаковки повинна враховувати орієнтацію компонентів, зони контакту, розділення та необхідні електростатичні властивості.

Як чистота та захист продукту працюють разом?

Упаковка для електроніки – це не тільки засіб захисту від електростатичного розряду. Чистота також може бути важливою, особливо коли компоненти піддаються впливу пилу, частинок або поверхневого забруднення під час виробництва. Тому дизайн упаковки повинен враховувати як електростатичну поведінку, так і фізичну чистоту лотка.

Чисте виробниче середовище може допомогти контролювати адгезію пилу під час виготовлення лотків. Обробкою матеріалу, формуванням, обрізанням і зберіганням слід керувати послідовно, щоб готовий лоток відповідав призначеному застосуванню електроніки.

Контроль контактних зон

Не кожна поверхня компонента має однаково торкатися упаковки. Деякі продукти мають оброблені косметичні поверхні, відкриті контакти, оптичні поверхні або чутливі виступи. Конструкція порожнин може обмежити непотрібний контакт і утримувати делікатні ділянки подалі від структурних країв.

За потреби використовуйте захисні вставки

Вибрані конструкції упаковки можуть містити амортизаційні матеріали, такі як губка, де потрібен додатковий м’який контактний шар. Цей підхід може допомогти зменшити контакт із поверхнею та сліди від обробки для продуктів із вищим зовнішнім виглядом або чутливістю до контакту.

Дотримуйтесь чистоти

На якість упаковки впливає те, що відбувається після виробництва, а також під час виробництва. Чисте зберігання, методи контрольованого завантаження та відповідні процедури поводження можуть допомогти зберегти запланований стан лотка до того, як він досягне компонента.

Розгляньте можливість повторного використання

Багаторазові лотки можуть пройти багато циклів обробки. Якщо повторне використання є частиною пакувальної системи, проект повинен враховувати втому, повторне очищення, укладання та повторне завантаження. PP може бути корисним у додатках, де ці характеристики відповідають необхідним електричним і механічним характеристикам.

Управління якістю на основі ISO може забезпечити структуровану основу для контролю процесів, тоді як відповідне стороннє тестування може використовуватися для оцінки відповідних характеристик матеріалу або продукту відповідно до вимог замовника.

Яка інформація потрібна для індивідуальної розробки?

Спеціальні лотки працюють найкраще, коли дизайн упаковки починається з чіткої інформації про продукт і процес обробки. Чим повніші вхідні дані, тим легше визначити геометрію порожнини, напрямок матеріалу, діапазон опору та загальну структуру лотка.

1. Дайте визначення товару.Укажіть розміри продукту, загальну форму, критичні виступи та будь-які зони, які повинні залишатися вільними від контакту.
2. Визначте середовище обробки.Поясніть, чи використовується лоток для зберігання, ручного перенесення, обороту виробничої лінії, перевірки, укладання або транспортування.
3. Визначте вимогу ESD.Вкажіть необхідний діапазон опору поверхні або застосовні вимоги до упаковки для компонента.
4. Визначте розміри лотка.Забезпечте бажану загальну довжину, ширину, висоту та будь-які обмеження, що накладаються транспортними контейнерами або виробничим обладнанням.
5. Визначте будову порожнини.Визначте кількість порожнин, глибину порожнини, відстань, орієнтацію та напрямок завантаження продукту.
6. Визначити додаткові функції.Визначте вимоги до штабелювання, розміщення, амортизації, позиціонування, отворів, етикеток або логотипів.
7. Перегляньте напрямок матеріалу.Порівняйте PP, PET і PS з електричними, механічними, температурними та зовнішніми вимогами до застосування.

Креслення та розмірні дані

Інженерні креслення можуть надати точну інформацію про критичні розміри, допуски та інтерфейси компонентів. Специфікації розмірів також корисні, коли виріб має відносно просту геометрію.

Інформація про фізичний продукт

Фізичний продукт може допомогти прояснити неправильні форми, фактичні контактні поверхні, переходи по висоті та виступаючі компоненти, які може бути важко описати лише основними розмірами. Мета полягає в тому, щоб зрозуміти реальну оболонку упаковки до завершення дизайну порожнини.

Пакувальне обладнання та логістика

Лоток також має бути сконструйований так, як він рухатиметься на заводі. Розміри контейнерів, висота штабелювання, глибина розміщення, зазор конвеєра та доступ оператора можуть вплинути на кінцеву форму.

Таким чином, специфікація проекту повинна описувати повний шлях лотка, від завантаження через зберігання та перенесення на виробничу лінію до його остаточного пакування або етапу транспортування. Цей ширший погляд допомагає запобігти тому, щоб дизайн порожнини вирішував лише один етап процесу.

Що потрібно перевірити перед відправкою?

Готові електронні лотки слід перевіряти як з електричної, так і з фізичної точки зору. Лоток може відповідати запланованим розмірам, не зберігаючи необхідну характеристику опору, так само як він може відповідати діапазону опору, маючи проблеми з порожниною або штабелем.

Електрична перевірка

Зазначений діапазон опору поверхні можна перевірити за допомогою відповідного обладнання для тестування опору. Перевірку слід проводити відповідно до застосовного методу тестування та вимог до упаковки.

Перевірка розмірів

Критичні розміри слід вимірювати відповідно до узгоджених проектних вимог. Особливу увагу слід приділяти глибині порожнини, положенню порожнини, периметру лотка та будь-якій функції, яка безпосередньо взаємодіє з компонентом або зовнішнім транспортним обладнанням.

Перевірка чистоти

Готові лотки необхідно перевірити на наявність видимих ​​забруднень і залишків матеріалу. Це особливо актуально для упаковки електроніки, де чистота може впливати на середовище використання.

Послідовність виробництва

Управління якістю має охоплювати введення матеріалів, умови формування, обрізку, перевірку та обробку готової продукції. Процес, що повторюється, важливий, оскільки електричні та фізичні характеристики лотка повинні залишатися незмінними протягом усього виробництва.

За потреби сировина та готова продукція також можуть пройти відповідне тестування третьою стороною. Точний обсяг тестування повинен бути встановлений відповідно до технічних вимог замовника та передбачуваного застосування електроніки.

Щоб отримати ширший огляд можливостей індивідуального термоформованого пакування, відвідайтеАнтистатична термопластична упаковкаі порівняйте необхідний матеріал, діапазон опору, структуру лотка та умови застосування, перш ніж завершити специфікацію упаковки.
